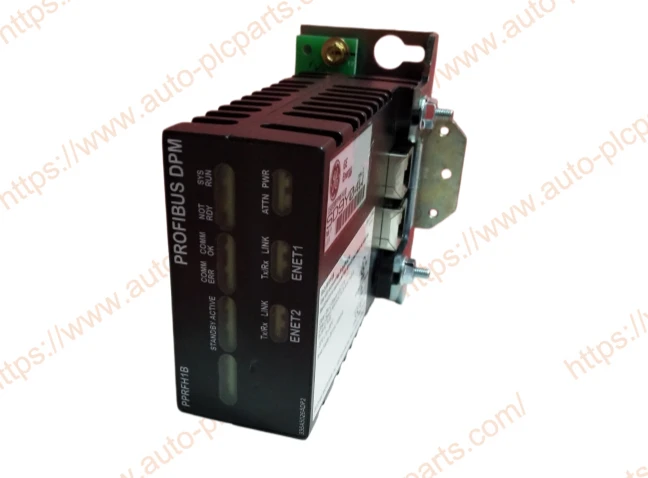

Modul I/O GE IS220PPRFH1B Master Gatewayeste un modul de comunicare master PROFIBUS DP în sistemul de control GE Mark VIe, utilizat pentru a facilita schimbul de date între controler și dispozitivele de rețea PROFIBUS. Acest modul acceptă protocolul stației master DPV0 Clasa 1, poate gestiona până la 125 de dispozitive slave PROFIBUS și acceptă rate de comunicare cuprinse între 9,6 Kbaud și 12 Mbaud. Este potrivit pentru aplicațiile de integrare fieldbus în sistemele de control al turbinelor cu gaz, sistemele de automatizare a centralelor electrice și proiectele de control al proceselor industriale.
Pentru utilizatorii care trebuie să cumpereIS220PPRFH1B, compatibilitatea, starea inventarului, rezultatele testelor și ciclul de livrare sunt de obicei punctele cheie de îngrijorare. Putem oferi servicii de testare, inspecție a aspectului și verificare a etichetei înainte de-livrare- și, în funcție de cerințe, putem furniza și fotografii ale produselor și materiale de ambalare. Avem un stoc regulat de seria GE Mark VIe, care poate fi folosit pentru a furniza module aferente, cum ar fiIS220PAICH1A, IS220PDIAH1B, IS220PRTDH1B,şiIS220UCSAH1A, facilitând întreținerea sistemului utilizatorilor, întreținerea timpilor de nefuncționare și rezervele de piese de schimb.
| Parametru | Caietul de sarcini |
|---|---|
| Producător | Platforme inteligente GE |
| Numărul piesei | IS220PPRFH1B |
| Tip de produs | Modul I/O pentru gateway master PROFIBUS |
| Serie | Mark VIe |
| Protocolul de comunicare | PROFIBUS DPV0 Clasa 1 |
| Interfață de comunicare | RS-485 |
| Viteza rețelei | 9,6 Kbaud – 12 Mbaud |
| Dispozitive slave acceptate | Până la 125 |
| Tensiune de intrare | 27,4 – 28,6 VDC |
| Tensiune nominală | 28 VDC |
| Curent de intrare | Max 0,18 ADC |
| Temperatura de operare | -20 de grade până la +55 grade |
| Conexiune Ethernet | Marcați VIe I/O Ethernet |
| Certificare | ATEX Zona 2 Grupa IIC |
| Certificare UL | UL E207685 |
| Revizuire | B |
| Montare | Asociat cu placa terminală IS200SPIDG1A |
| Țara de origine | STATELE UNITE ALE AMERICII |
| Cod HS | 85389091 |
De ce contează suportul pentru 125 de dispozitive slave PROFIBUS?
Una dintre specificațiile cheie de comunicare ale Modulului I/O Master Gateway GE IS220PPRFH1B este capacitatea sa de a suporta până la 125 de dispozitive slave PROFIBUS pe un singur segment de rețea. Acest lucru permite gateway-ului să comunice cu stații I/O la distanță, variatoare de frecvență, centre de control al motoarelor, transmițătoare, analizoare și alte dispozitive de teren compatibile PROFIBUS- printr-o arhitectură de comunicație unificată.
Pentru echipele de inginerie și departamentele de întreținere, acest lucru înseamnă că dispozitive de teren suplimentare pot fi integrate în sistemul de control Mark VIe existent fără a introduce gateway-uri de comunicare suplimentare. În timpul extinderilor de fabrică, modernizărilor de echipamente sau proiectelor de modernizare a sistemului, capacitatea de rețea disponibilă ajută la reducerea adăugărilor de hardware și simplifică arhitectura generală a sistemului. De asemenea, permite ca planificarea pieselor de schimb să fie standardizată în jurul unui singur modul PROFIBUS Master Gateway, mai degrabă decât implementarea mai multor interfețe de comunicare în diferite zone de proces.
Informații de instalare
IS220PPRFH1B este utilizat de obicei împreună cu placa terminală IS200SPIDG1A.
În timpul procesului de instalare, se recomandă să verificați:
Tensiunea de intrare a sursei de alimentare este în intervalul 27,4–28,6VDC?
Configurarea rezistențelor terminale ale rețelei PROFIBUS;
Starea conexiunii Ethernet I/O;
Consecvența fișierelor de configurare între controler și gateway;
Alocarea adreselor stațiilor slave;
Setarea vitezei de transmisie PROFIBUS.
După finalizarea instalării, puteți verifica starea de funcționare a gateway-ului și starea de comunicare a stațiilor slave prin interfața de diagnosticare a sistemului.
Procesul de testare în fabrică
Inspecție vizuală
Verificarea etichetei modelului
Pornire-test
Test de comunicare PROFIBUS
Testul portului Ethernet
Test de diagnostic cu LED
Test de funcționare pe termen lung
Inspecție finală înainte de ambalare
Când personalul de achiziție caută IS220PPRFH1B, la ce probleme acordă atenție de obicei?
Este compatibil cu sistemul Mark VIe existent?
Suportă rețeaua PROFIBUS DP?
Este versiunea Reviziei B?
Poate înlocui modulul deteriorat?
Are inventar pe-site-ul?
Oferă rapoarte de testare?
Acceptă transportul internațional?
Oferă servicii de garanție?
Aplicații tipice
Sisteme de control al turbinelor cu gaz
Pentru utilizare în comunicația fieldbus a sistemului de control al turbinei cu gaz GE Mark VIe, pentru a permite schimbul de date între controler și dispozitivele de rețea PROFIBUS.
Automatizarea turbinelor cu abur
Potrivit pentru sistemele de control al vitezei turbinei cu abur, sistemele auxiliare de control al mașinii și sistemele de monitorizare a unității.
Centrale de Generare a Energiei
Folosit pentru-comunicarea echipamentelor la fața locului în centrale termice, centrale cu gaz-, centrale cu ciclu combinat și sisteme de control al energiei.
Controlul proceselor industriale
Potrivit pentru integrarea în rețeaua PROFIBUS în proiecte de automatizare din industria chimică, tratarea apei, metalurgie, fabricarea hârtiei și industria prelucrătoare.
Întrebări frecvente
Î1: Care este tensiunea de funcționare?
+
-
R: Tensiunea nominală de intrare este 28VDC, iar domeniul de operare este 27,4–28,6VDC.
Î2: Ce protocol de comunicare acceptă?
+
-
R: Suportă protocolul stației master PROFIBUS DPV0 Clasa 1.
Î3: Ce sistem de operare folosește?
+
-
R: Funcționează pe sistemul de operare în timp real-QNX Neutrino (RTOS).
Î4: Este potrivit pentru locații periculoase?
+
-
R: Suportă mediul de certificare ATEX Zone 2 Group IIC.
Î5: Este sufixul B un identificator de revizuire?
+
-
R: Da, „B” de la sfârșitul numărului de model indică o versiune revizuită a produsului. Modelul care a fost întrerupt este IS220PPRFH1A. Îl puteți înlocui cu IS220PPRFH1B.
