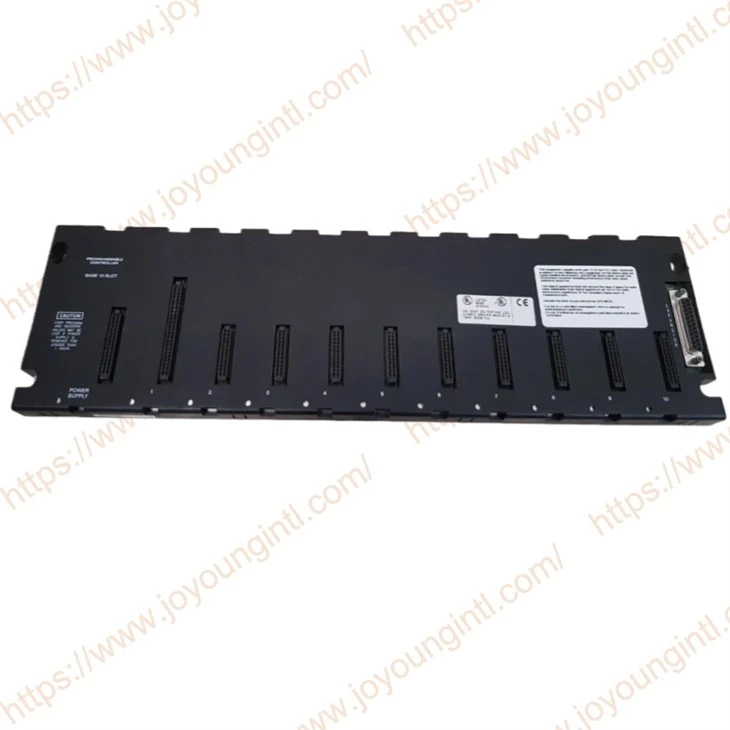

RACK PLC GE IC693CHS391G

Plăcile de bază IC693CHS391G Seria 90-30 sunt disponibile în configurații cu 5- și 10 sloturi pentru a răspunde nevoilor aplicației dvs. Puteți alege plăci de bază de expansiune sau de la distanță pentru sistemele cu mai multe rack, acoperind distanțe de până la 700 de picioare de la CPU. GE Fanuc oferă cabluri de lungime standard pentru o instalare ușoară și oferă informații despre cablare pentru aplicații personalizate.

IC693CHS391 Funcții și specificații principale

Funcții de bază:

Fiind principalul backplane/placă de bază a PLC din seria 90-30, oferă sloturi de montare fizice, conexiuni electrice între module și magistrale de comunicație pentru module CPU, module I/O și module de comunicație.

Acesta integrează o sursă de alimentare de 24 VDC, care poate alimenta direct modulele logice (CPU, module de comunicație etc.) și unele module I/O cu putere redusă-montate pe ea. Pentru modulele I/O speciale sau cu densitate mare-, este de obicei necesar un modul suplimentar de alimentare.

Specificații cheie:

Număr de sloturi: 8 sloturi.

Slot 1: de obicei fix pentru montarea unui modul de alimentare sau a unui modul CPU (în funcție de tipul CPU). Pentru CHS391, sursa sa de alimentare integrată este situată în interiorul rackului, astfel încât slotul 1 este utilizat pentru modulul CPU.

Sloturi 2-8: Folosit pentru montarea diferitelor module I/O (intrare/ieșire digitală, intrare/ieșire analogică), module de comunicație (cum ar fi controlere de magistrală Genius, module Ethernet) și module cu funcții speciale.

Alimentare de intrare: 24VDC. Necesită o sursă de alimentare externă reglată de 24 VDC.

Putere de ieșire (internă): furnizează +5alimentare logică VDC magistralei de bază.

Bus de comunicare: oferă o magistrală paralelă proprietară pentru seria 90-30, utilizată pentru schimbul de date de mare viteză între CPU și diverse module slot.

Caracteristici fizice:

Carcasa metalica, robusta si durabila, potrivita pentru medii industriale.

Se montează pe panoul dulapului de comandă prin șină DIN sau șuruburi directe.

Partea frontală-dispune de zăvoare ale modulelor și zone cu indicatoare de stare.

Configurație tipică a sistemului: Într-o stație PLC standard 90-30, IC693CHS391 este configurat după cum urmează:

Slot 1: instalează un modul CPU din seria 90-30 (de exemplu, IC693CPU351, IC693CPU374 etc.).

Sloturi 2-8: Instalați diverse module I/O conform cerințelor de control. De exemplu:

IC693MDL740 (intrare digitală în 32 de puncte)

IC693MDR390 (ieșire releu în 16 puncte)

IC693ALG392 (intrare/ieșire analogică)

IC693BEM331 (controller de magistrală Genius)

Sursă de alimentare externă: Este necesară o sursă de alimentare comutată separată, suficient de puternică, de 24 VDC, conectată la terminalul de intrare de alimentare al CHS391.

Un modul de alimentare trebuie să fie conectat în slotul din stânga (care nu este numerotat) al acestor plăci de bază. Slotul din stânga are o dimensiune și un tip unic
acceptă un modul de alimentare.

Un modul CPU (sau un modul opțional special) trebuie instalat în slotul 1 al acestor plăci de bază. Slot 1 are o dimensiune și un tip unic care acceptă doar un modul CPU sau un modul opțional special, cum ar fi Scanerul I/O la distanță FIP (IC693BEM330). Slot 1 este etichetat CPU/1.

Sloturile numerotate 2 și mai sus au o dimensiune și un tip unic care acceptă numai module I/O sau Opțiune.

Plăcile de bază de expansiune și de la distanță sunt acceptate, astfel încât un conector de expansiune mamă de tip D cu 25-pini este amplasat la capătul drept al plăcii de bază pentru conectarea la o placă de bază de extensie sau la distanță.

Deoarece procesorul este modular, acesta poate fi înlocuit sau schimbat cu un alt tip dacă se dorește caracteristici suplimentare.

Este permisă o singură placă de bază pentru procesor per sistem. Dacă într-un sistem se utilizează mai multe plăci de bază, cele suplimentare trebuie să fie de tip Expansion sau Remote.

O placă de bază modulară a procesorului este întotdeauna atribuită, implicit, numărul de rack 0.
