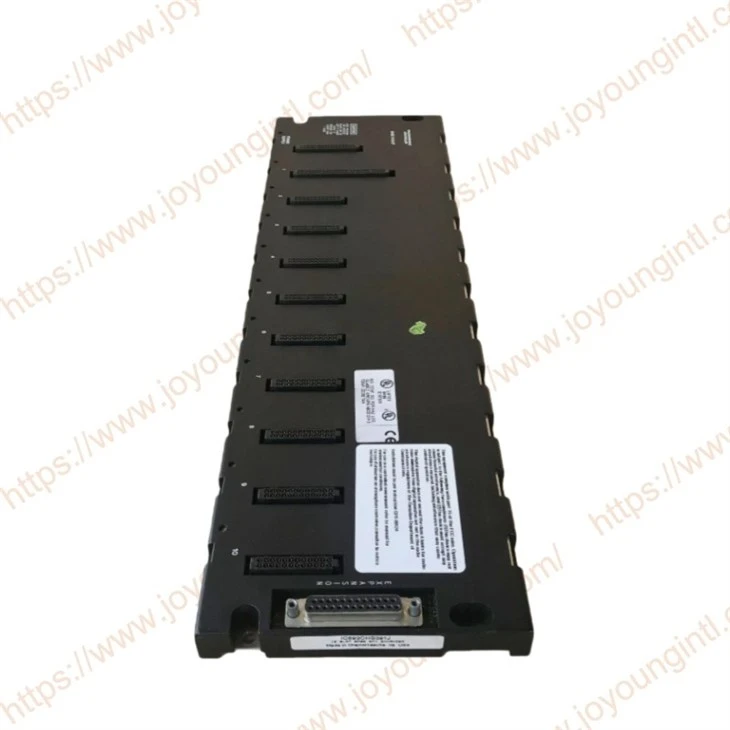

Introducere de produs

Specificatii tehnice
|
Fabricare |
General Electric (GE) |
|
Model |
IC693CHS392 |
| Numărul piesei | IC693CHS392 |
|
Descriere |
Placă de bază de expansiune cu 10 sloturi |
|
Origine |
STATELE UNITE ALE AMERICII |
|
Dimensiune |
40*15*5cm |
|
Greutate |
1,5 kg |

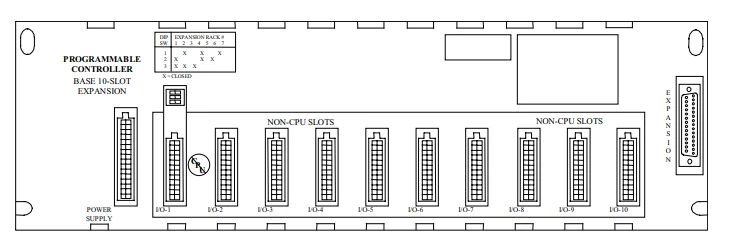

Detalii despre produs
Pentru aplicațiile industriale tipice, toate cablurile de expansiune și de la distanță ale plăcii de bază pot fi realizate cu capace de carcasă din plastic și ar trebui să fie conectate așa cum se arată în Figura 10-19. În ambele cazuri, pinul 1 trebuie conectat la ambele capete ale cablului cu lungime personalizată, iar recomandările enumerate mai jos trebuie urmate pentru tratarea cablurilor Wye în plăcile de bază ale telecomenzii (IC693CHS392/399).
Când utilizați cablu ecranat 100%, toate plăcile de bază locale (CPU și expansiune) din sistem trebuie să fie solid raportate la aceeași masă, deoarece o diferență de potențial între plăcile de bază ar putea perturba transmisia semnalului.

Instalarea plăcii de bază:
IC693CHS392 poate fi montat pe o șină DIN sau pe panou. Dacă utilizați o șină DIN, fixați placa de bază în șina DIN pentru a asigura o fixare sigură. Dacă utilizați un panou, găuriți în panou conform dimensiunilor plăcii de bază și fixați placa de bază pe panou. Când utilizați șuruburi, asigurați-vă că strângeți corect, evitând strângerea excesivă sau strângerea insuficientă.
Conectarea sursei de alimentare:
Asigurați-vă că sistemul PLC este oprit pentru a evita șocurile electrice. IC693CHS392 funcționează la 24 V DC. Conectați un cablu de alimentare adecvat la conectorul de alimentare al modulului, respectând polaritatea pozitivă și negativă a sursei de alimentare.
Conectarea modulului CPU:
IC693CHS392 nu poate funcționa independent și trebuie conectat la un sistem cu un procesor. Conectați conectorul de extensie magistrală I/O mamă D-sub cu 25-pini din partea dreaptă a IC693CHS392 la conectorul corespunzător de pe modulul CPU sau altă placă de bază principală, asigurând o conexiune strânsă. Instalarea modulelor I/O:
Introduceți ușor diferitele module I/O în sloturile IC693CHS392, după cum este necesar, până când se fixează în poziție. Aveți grijă să nu aplicați forță excesivă pentru a evita deteriorarea sloturilor sau modulelor.
Inspecție și depanare:
După instalare, verificați cu atenție dacă toate conexiunile sunt corecte și dacă șuruburile sunt sigure. Odată confirmat, porniți sistemul PLC și verificați dacă indicatorii de pe fiecare modul funcționează corect. Dacă sunt detectate anomalii, depanați și rezolvați problema pe baza stării indicatorului și a manualului relevant.
Comparația plăcilor de bază seria 90-30:
| Număr de catalog | Tip | Dimensiune (sloturi) |
| IC693CPU311 | CPU încorporat | 5 |
| IC693CPU313 | CPU încorporat | 5 |
| IC693CPU323 | CPU încorporat | 10 |
| IC693CHS397 | CPU modular | 5 |
| IC693CHS391 | CPU modular | 10 |
| IC693CHS398 | Expansiune | 5 |
| IC693CHS392 | Expansiune | 10 |
| IC693CHS399 | Telecomanda | 5 |
| IC693CHS393 | Telecomanda | 10 |
