Descriere
Parametrii tehnici
Specificatii tehnice
|
Fabricare |
GE |
|
Model |

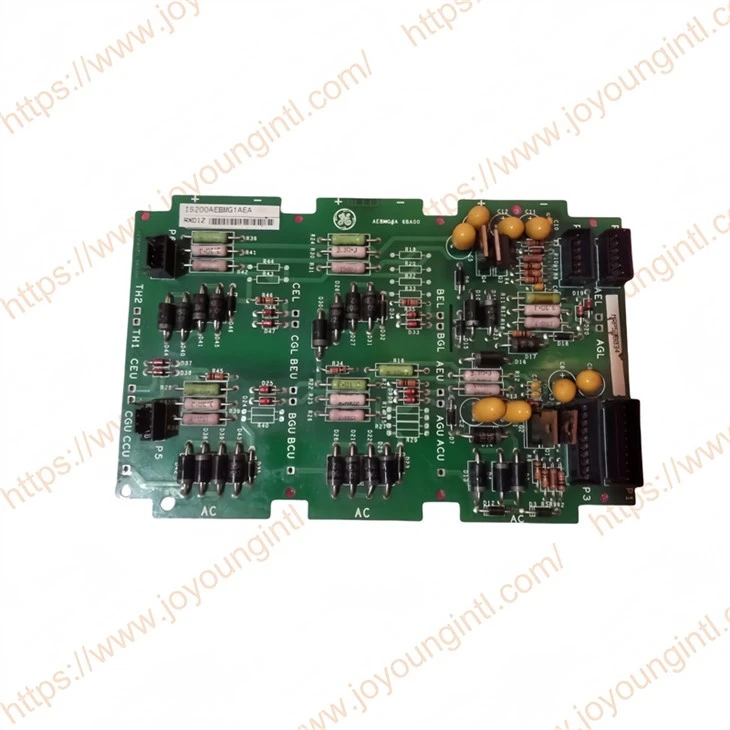

IS200AEBMG1A |
| Numărul piesei | IS200AEBMG1AEA |
|
Descriere |
BORD |
|
Origine |
STATELE UNITE ALE AMERICII |
|
Dimensiune |
15*10*3cm |
|
Greutate |
0,2 kg |
SISTEM DE CONTROL AL COMBUSTIBILULUI
Sistemul de control al combustibilului turbinei cu gaz va modifica debitul de combustibil către arzătoare ca răspuns la semnalul de referință al cursei de combustibil (FSR). FSR constă de fapt din două semnale separate adăugate împreună, FSR1 fiind debitul de combustibil lichid solicitat și FSR2 fiind debitul de combustibil gazos solicitat; în mod normal, FSR1 + FSR2 =FSR. Sistemele standard de combustibil sunt proiectate pentru funcționarea cu combustibil lichid și/sau combustibil gazos. Acest capitol va descrie un sistem dublu de combustibil. Începe cu sistemul de servomotor, unde valoarea de referință este comparată cu semnalul de feedback și convertită într-o poziție de supapă. Acesta va descrie funcționarea cu lichid, gaz și combustibil dublu și modul în care FSR din sistemele de control descrise anterior este condiționat și trimis ca punct de referință către sistemul servo.
Sistem Servo Drive:
Inima sistemului de combustibil este o servovalvă electro-hidraulică (servo) cu trei bobine, așa cum se arată în Figura 13. Servovalva este interfața dintre sistemele electric și mecanic și controlează direcția și rata de mișcare a unui actuator hidraulic pe baza intrării. curent la servo.
Servovalva conține trei bobine izolate electric pe motorul de cuplu. Fiecare bobină este conectată la unul dintre cele trei controlere. Acest lucru oferă redundanță în cazul în care unul dintre controlere sau bobine eșuează. Există un arc de polarizare nulă care poziționează servomotorul astfel încât actuatorul să ajungă în poziția de siguranță în caz de pierdere a TOATE semnalele de alimentare și/sau de control.
Dacă actuatorul hidraulic este un piston cu dublă acțiune, semnalul de control poziționează servovalva astfel încât să introducă ulei de înaltă presiune pe ambele părți ale sistemului hidraulic.actuator. Dacă actuatorul hidraulic are retur cu arc,uleiul hidraulic va fi introdus pe o parte a cilindruluider si celalalt sa se scurga. Un semnal de feedback protransmis de un transformator diferențial liniar variabil(LVDT, Figura 13) va spune controlului dacă saunu este in pozitia ceruta. Ieșirile LVDTo tensiune AC care este proporțională cu pozițiaa miezului LVDT-ului. Acest nucleu la rândul său este conconectat la supapa a cărei poziție este în curs de controleat; pe măsură ce supapa se mișcă, tensiunea de feedbackschimbari. LVDT necesită o tensiune de excitatorcare este furnizat de cardul VSVO.
Figura 14 prezintă principalele componente ale buclelor de poziționare servo. Conversia digitală (semnal de microprocesor) în analogic se face pe cardul VSVO; aceasta reprezintă fluxul de combustibil solicitat. Semnalul de debit de combustibil solicitat este apoi comparat cu un feedback care reprezintă debitul real de combustibil. Diferența este amplificată pe cardul VSVO și trimisă prin cardul TSVO către servo. Această ieșire către servo este monitorizată și va exista o alarmă la pierderea oricăruia dintre cele trei semnale de la.
